Da alumina cerâmica metálica do elemento de aquecimento HTCC da alumina calefatores cerâmicos

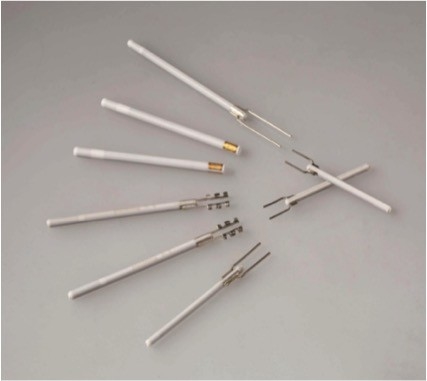

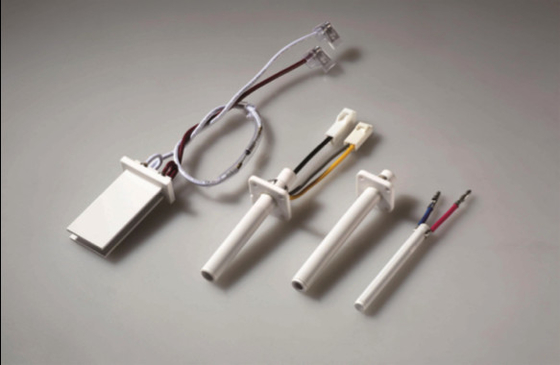

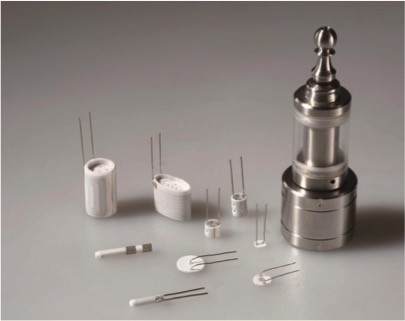

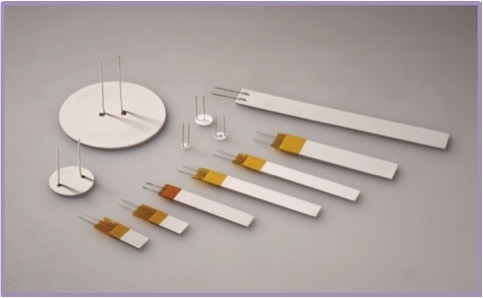

Elemento de aquecimento cerâmico metálico da alumina (HTCC)

Calefatores cerâmicos da alumina

Introdução:

HTCC é um acrônimo para a cerâmica co-ateada fogo de alta temperatura; O elemento de aquecimento cerâmico de HTCC é composto do material de aquecimento do metal alto do ponto de derretimento tal como o tungstênio, o molibdênio ou o molibdênio – manganês e 92-96% carcaças cerâmicas da alumina. A pasta da resistência térmica do metal é imprimida na fita que molda o corpo verde cerâmico de acordo com a exigência de projeto, diversas camadas de corpo verde cerâmico é laminada então junto e ateada fogo em 1500 ~ alta temperatura 1600 do ℃, com o auxílio do aditivo da aglomeração 4-8%, para formar o elemento de aquecimento cerâmico da alumina. Este características do produto em resistente à corrosão, suportando a alta temperatura, o ciclo de longa vida, a temperatura de superfície eficiente, uniforme da energia, a condutibilidade térmica excelente e a taxa térmica da compensação. O elemento de aquecimento cerâmico da alumina não contém substâncias prejudiciais tal gosto: a ligação, cádmio, mercúrio, cromo hexavalente, biphenyls polybrominated, polybrominated éteres diphenyl, etc., e é em conformidade com UE RoHS e outras exigências ambientais.

Informações gerais

Com o advento da integração de componentes eletrônicos, os dispositivos eletrónicos levantaram umas procuras mais altas na miniaturização do circuito, no alto densidade, na multi-função, na confiança alta, na alta velocidade e no grande poder. a carcaça cerâmica Co-ateada fogo da multi-camada cumpre todas estas exigências tem sido usada assim que em uma vasta gama de aplicações nos últimos anos. a carcaça cerâmica Co-ateada fogo da multi-camada pode ser dividida na carcaça (HTCC) cerâmica co-ateada fogo de alta temperatura e na carcaça cerâmica co-ateada fogo da multi-camada da baixa temperatura (LTCC). Comparado a LTCC, a cerâmica co-ateada fogo de alta temperatura (HTCC) tem uma força mecânica mais alta, uma densidade mais alta da fiação, melhor estabilidade química, um coeficiente térmico da dissipação e mais barato mais altos e é amplamente utilizada no aquecimento e nas aplicações de embalagem que exigem um desempenho mais alto da estabilidade térmica, gás temporários menos de alta temperatura e a melhor selagem. A alta temperatura co-ateou fogo ao elemento de aquecimento cerâmico é uma boa substituição do componente cerâmicos do fio da liga e do aquecimento do PTC de elemento e.

Características

1. Eficiência térmica de poupança de energia, alta
2. A superfície não é carregada, boa isolação elétrica, suporta 4500V/1s, escapamento atual<0>
3. Resistência-temperatura linear, fácil controlar a temperatura controlando a resistência elétrica
4. Nenhuma deterioração do poder durante um longo período
5. O aquecimento rápido, um elemento de aquecimento 500W cerâmico pode alcançar acima do ℃ 600 em 20 segundos; seus componentes podem alcançar acima do ℃ 200 em 10 segundos
6. Nenhuma chama aberta, segurança
7. Aquecimento de superfície uniforme
8. Densidade de poder superior: ≥ 50 W/cm2
9. Proteção ambiental: nenhuma ligação, cádmio, mercúrio, cromo hexavalente, biphenyls polybrominated, substâncias mais prejudiciais tais como éteres diphenyl polybrominated, em total conformidade com exigências ambientais da UE.

Aplicação

1. Arma de calor
2. Dispositivo do cabeleireiro (straighteners, encrespadores do cabelo)
3. Condicionamento de ar morno
4. Aquecedor de água instantâneo
5. micro-ondas Multi-funcional, forno, secagem
6. Secador de roupa
7. Secador da mão
8. Chaleira, fabricante de café

Parâmetros técnicos

5,1 aparência:

1. Superfície lisa
2. Borda pura
3. Elétrodo de prata
4. Corpo cerâmico branco
5. Nossa “a fita eficiente que molda tecnologia das carcaças cerâmicas” prepara o corpo verde cerâmico ultra-fino, ultra-liso que assegura a superfície lisa do corpo cerâmico. A laminação quente da imprensa da precisão assegura a borda pura. Os pontos do elétrodo são folheados a níquel e o ponto soldou ligações após o incêndio, assim que os elétrodos parecem de prata.

5,2 tolerância da dimensão:

1. Sentido do comprimento: ± 1.2mm
2. Sentido da largura: ± 0.5mm
3. Sentido da espessura: ± 0,1.
4. Após experiências de incêndio repetidas, nosso pessoal de R & de D recolheu os dados verdes do encolhimento do corpo, e resumiu a taxa apropriada de contração baseada em resultados experimentais. Com o controle cuidadoso do processo da carcaça, da perfuração e da laminação, nós minimizamos as diferenças do tamanho entre o corpo verde e o produto de incêndio.

5,3 escala da tensão: C.C./C.A. 5-220V

Segundo o valor da resistência, o elemento de aquecimento cerâmico da alumina pode ser usado em uma vasta gama de tensão de C.C. 5V a C.A. 220V.

5,4 densidade de poder

Aperfeiçoando a fórmula da produção, o elemento de aquecimento cerâmico gera a grande densidade de poder possível, de 60W/cm2 na fase da partida, a 25W/cm2 no uso normal.

5,5 corrente do escapamento <5ma>

Corrente avaliado do escapamento <5ma>

5,6 choque térmico

O produto pode suportar choque térmico sem rachar-se quando é aquecido 150 ao °C do ± 10 e colocado na água no ℃ 20.

5,7 isolação elétrica

Ao aplicar 4500V para 1 segundo, corrente do escape <0>

Propriedades materiais
