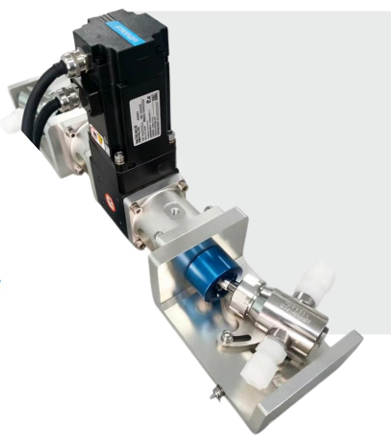

Bomba de pistão sem válvula cerâmica de cabeça dupla e fluxo constante

Bomba de Pistão Cerâmica Dupla Sem Válvulas de Fluxo Constante Série H — Especificação e Descrição do Produto

1. Visão Geral do Produto

A Bomba de Pistão Cerâmica Dupla Sem Válvulas de Fluxo Constante Série H é um sistema de entrega de fluidos robusto e sem pulsação, projetado para aplicações de dosagem contínua de alta pressão. Construída sobre a robusta plataforma estrutural "Tipo H", esta bomba integra dois pistões cerâmicos de precisão com rotação e reciprocidade, operando em fases alternadas sincronizadas. Ao emparelhar cabeçotes de bomba dupla de alta pressão com um mecanismo de deslocamento positivo sem válvulas, ela elimina completamente a pulsação do fluxo, as flutuações de pressão e o entupimento das válvulas, tornando-a ideal para meios de alta viscosidade, lamas abrasivas e dosagem crítica em processos contínuos.

2. Principais Recursos e Vantagens

• Fluxo Constante Sem Pulsação: A sincronização alternada do curso dos pistões duplos cancela a ondulação do fluxo de entrada/descarga, entregando um fluxo de líquido suave, ininterrupto e linear sem amortecedores de pulsação.

• Capacidade de Alta Pressão Robusta: O conjunto de acionamento mecânico reforçado permite dosagem contínua estável em pressões de trabalho de até $1.6text{ MPa}$ ($16text{ bar}$) sem deflexão volumétrica ou degradação do fluxo.

• Deslocamento Positivo Sem Válvulas: Substitui válvulas de retenção convencionais, molas e vedações elastoméricas por pistões cerâmicos rotativos-reciprocantes, prevenindo travamento da válvula, fluxo reverso e desgaste mecânico.

• Flexibilidade de Canal Duplo: Suporta modos de operação duplos:

  • Modo Paralelo Síncrono: Alcança fluxo constante sem pulsação ou volume de saída duplo.

  • Modo Proporcional de Líquido Duplo: Entrega mistura de proporção independente e altamente precisa para dois fluidos distintos.

• Caminho de Fluido Cerâmico Grau Safira: Pistões e camisas de zircônia ($ZrO_2$) ou alumina ($Al_2O_3$) lapidados apresentam ajustes de folga quase zero ($le 2,mutext{m}$), proporcionando operação autolubrificante, resistente ao desgaste e que não libera partículas.

• Manuseio de Alta Viscosidade e Lama: Capaz de dosar géis viscosos, lamas e líquidos sensíveis ao cisalhamento de até $30,000text{ mPa}cdottext{s}$ (cps).

3. Especificações Técnicas

4. Aplicações Primárias

1. Fabricação de Baterias de Lítio: Alimentação contínua e sem pulsação de lama e injeção de eletrólito de alta pressão na produção automatizada de células de bateria.

2. Mistura de Proporção Química em Linha: Proporcionamento e mistura contínuos e sem pulsação de resinas de dois componentes, adesivos, polímeros ou catalisadores reativos sob alta pressão.

3. Processamento Farmacêutico e Biotecnológico: Alimentação contínua de meios nutritivos, reagentes, tampões e ingredientes farmacêuticos ativos (APIs) em reatores, colunas de cromatografia e linhas de envase.

4. Semicondutores e Revestimento de Precisão: Entrega contínua e uniforme de lamas de planarização química mecânica (CMP), fotorresistências, pastas condutoras e revestimentos protetores.

5. Opções de Personalização

• Integração de Acionamento e Controle: Controle independente de motor duplo via PLC, RS485 (Modbus-RTU), CANopen ou Ethernet Industrial (EtherCAT/PROFINET).

• Gerenciamento Térmico: Jaquetas de aquecimento/resfriamento integradas opcionais nos corpos da bomba para líquidos de alta viscosidade ou sensíveis à temperatura.

• Interfaces de Porta: Conectores roscados NPT/UNF de alta pressão, conexões sanitárias de liberação rápida tri-clamp ou interfaces de flange robustas personalizadas.
